Technische Hinweise und Informationen
PVC-U Industrierohrsysteme

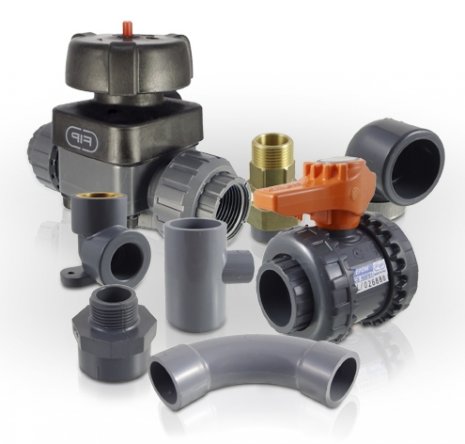

Akatherm/FIP mit Sitz in Mannheim, ist ein führender Anbieter von PVC-U Rohrsystemen mit langjähriger Erfahrung in Kunststoffrohrleitungssystemen. Die Qualität unserer Produkte und die von Kwerk.de angebotenen Dienstleistungen unterliegen einem hohen Qualitätsanspruch. Neben Rohren, gespritztenKlebe- und Gewindefittings werden auch die verschiedensten für den Rohrleitungsbau benötigten Armaturen angeboten. Silikonfrei hergestellte Produkte, Flansche und Dichtungen sowie Befestigungsmaterial runden unsere Produktpalette ab.


Sämtliche folgende Angaben sind mit größter Sorgfalt und bestem Wissen erstellt worden. Aus dem Inhalt kann jedoch keine Verbindlichkeit abgeleitet werden.
PVC-U ist ein amorpher Thermoplast mit einem Chlorgehalt von ca. 57%. Bei Kwerk.de Produkten handelt es sich um Hart-PVC-Materialien (ohne Zugabe von Weichmachern), die aufgrund ihrer Materialeigenschaften seit vielen Jahren einen festen Platz im industriellen Rohrleitungsbau einnehmen.


Gerne senden wir Ihnen auf Anfrage ein attraktives Angebot zu

Alle Artikel finden Sie auch im Webshop


Werkstoffeigenschaften


Die genannten Werkstoffdaten sind Richtwerte, die in Abhängigkeit vom Verarbeitungsverfahren differieren können. Daher können sie nicht ohne Weiteres auf Fertigteile übertragen werden.

  Wert Einheit
Dichte 1,38 g/cm³
Streckspannung bei 23°C 50 MPa
Biege E-Modul bei 23°C 3000 MPa
Längenausdehung 0,08 mm/m°C
Vicat-Erweichungstemperatur 76 °C
Kerbschlagzähigkeit bei 23°C (nach Izod) 7 KJ/m2
Wärmeleitfähigkeit 0,15 W/m°C
Sauerstoffindex 45 %



Vorteile des PVC-U-Systems


Der Werkstoff PVC-U weist aufgrund der entstehenden Wechselwirkungen zwischen den Chlor-Atomen in den Polymerketten neben hoher Härte und Formbeständigkeit eine ausgezeichnete chemische Beständigkeit auf. Diese Eigenschaften prädestinieren den Werkstoff PVC-U für die Herstellung von druckbeaufschlagten Rohrleitungssystemen.



Verhalten von PVC-U im Außeneinsatz


PVC-U hat in mitteleuropäischen Klimazonen nördlich der Alpen eine gute Witterungsbeständigkeit, auch bei Einwirkung der kurzwelligen UV-Anteile des Sonnenlichts. Trotzdem verliert PVC-U etwas von seiner Schlagzähigkeit, so dass es bei extremen Anwendungsfällen von Vorteil ist, das Material mittels einer Rohrisolierung, einer Rohrabdeckung oder eines Schutzanstriches zu schützen.


Chemische Beständigkeit


PVC-U hat eine ausgezeichnete chemische Widerstandsfähigkeit, auch bei hohen Temperaturen und Medienkonzentrationen. Gegenüber einer Vielzahl von verdünnten oder konzentrierten Säuren und Laugen, Alkalien und Aliphaten ist PVC-U als beständig einzustufen. Schwächen zeigt PVC-U gegenüber Medien wie Estern, Ketonen, chlorierten Kohlenwasserstoffen und einigen anderen Lösungsmitteln. Gegenüber starken Oxidationsmitteln ist PVC-U nicht widerstandsfähig. Die chemische Beständigkeit ist jedoch von vielen Faktoren abhängig, wie z.B. der Betriebstemperatur, dem Betriebsdruck, der Konzentration und anderen Einflüssen. Im konkreten Fall können Sie die Widerstandsfähigkeit in unserer Beständigkeitsliste nachschlagen oder unser Produktmanagement kontaktieren.


Temperatur- und Druckeinsatzbereiche

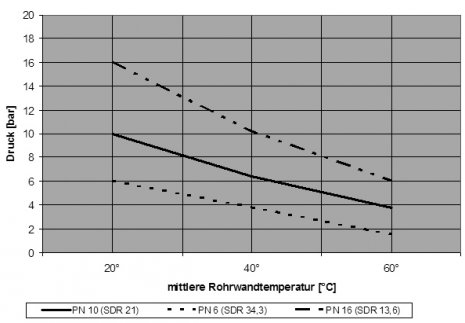

PVC-U ist im Temperaturbereich von 0 °C bis +60 °C einsetzbar. Oberhalb von +60°C erweicht PVC-U relativ schnell. Unterhalb von 0°C nimmt die Schlagzähigkeit stark ab, so dass Akatherm FIP den Einsatz von PVC-U in diesen Bereichen nicht empfiehlt. Bezüglich der Innendruckbelastbarkeit von Rohren und Formteilen verweisen wir auf das vorstehende Druck-Temperaturdiagramm.
Für die maximale Innendruckbelastbarkeit von Armaturen beachten Sie bitte zusätzlich die Hinweise bei den entsprechenden Armaturen bzw. halten Rücksprache mit unserem Produktmanagement.

Niedriges Gewicht


PVC-U Systeme wiegen nur die Hälfte verglichen mit Kupferrohrinstallationen und nur 1/5 verglichen mit Stahlrohrsystemen. Hierdurch ist eine einfachere Handhabung gewährleistet, und es werden Anwendungsbereiche erschlossen, in denen in Verbindung mit den besonderen Eigenschaften von PVC-U metallische Systeme ersetzt werden können. Wie alle thermoplastische Kunststoffe hat auch PVC-U einen relativ großen thermischen Ausdehnungskoeffizienten (0,08mm/m °C). Diese Tatsache ist im Vorfeld bei der Planung des Rohrleitungssystems konstruktiv zu berücksichtigen. Hierzu bieten sich verschiedene Möglichkeiten an: Einbau von Dehnungsbögen oder Kompensatoren sowie die „feste“ Einspannung über Festpunkte. Da hierzu fundierte Kenntnisse im Umgang mit Kunststoffen vorhanden sein müssen, empfehlen wir eine entsprechende Systemauslegung mit PC-Rechenprogrammen durchzuführen.


Elektrische Eigenschaften


PVC-U ist ein polarer, amorpher Thermoplast mit ausgezeichneten Isolationseigenschaften. Aufgrund der hieraus resultierenden möglichen statischen Aufladung darf PVC-U bei Anwendungen, wo Entzündungs- oder Explosionsgefahr besteht, nicht eingesetzt werden.

Einfache Verbindung


PVC-U Rohrleitungskomponenten werden durch Klebeanleitung miteinander verbunden. Die Herstellung von Klebeverbindungen setzt ausreichende Fachkenntnisse voraus, die u.a. in Schulungskursen erworben werden können. Bzgl. der Verklebung beachten Sie bitte die speziellen Vorgaben der Klebstofflieferanten bzw. der vom KRV (Kunststoffrohrverband e.V.) veröffentlichten Klebeanleitung sowie die entsprechenden DVS-Merkblätter.



Rohrschellenabstände


Rohrschellenabstände für Rohre aus PVC-U (PN 10) bei Medien mit einer Dichte < 1 g/cm³
Rohrdurchmesser in mm 20°C 30°C 40°C 50°C 60°C
16 950 900 850 750 600
20 1100 1050 1000 900 700
25 1200 1150 1050 950 750
32 1350 1300 1250 1100 900
40 1450 1400 1350 1250 1000
50 1600 1550 1500 1400 1150
63 1800 1750 1700 1550 1300
75 2000 1900 1850 1700 1450
90 2200 2100 2000 1850 1550
110 2400 2300 2250 2050 1750
125 2550 2450 2400 2200 1850
140 2700 2600 2500 2300 1950
160 2900 2800 2700 2500 2100
180 3100 2950 2850 2650 2200
200 3250 3150 3000 2800 2350
225 3450 3300 3200 2950 2500
250 3650 3500 3350 3100 2600
280 3750 3700 3550 3300 2750
315 4100 3900 3750 3500 2950

*Alle Angaben in mm
