PE / PP / PPS / MANNLOCHDECKEL DN 300 - DN 600

TIEFGEZOGENE VARIANTE • es entfallen kostenintensive Schrauben und Muttern aus Edelstahl • problemloser Einbau durch eine hohe Passgenauigkeit, variable Stutzenhöhe und glatte, saubere Oberfläche • Deckel und Griffe sind aus einem Stück tiefgezogen, daher gibt es keine Schweißspannungen im Deckel • die Revisionsöffnung kann von einer Person bei der Revision geöffnet und geschlossen werden • je nach Stückzahl auch andere Deckelfarben auf Anfrage möglich • kurze Lieferzeiten und kostengünstige Alternative zu herkömmlich in der Werkstatt gefertigten Mannlöchern

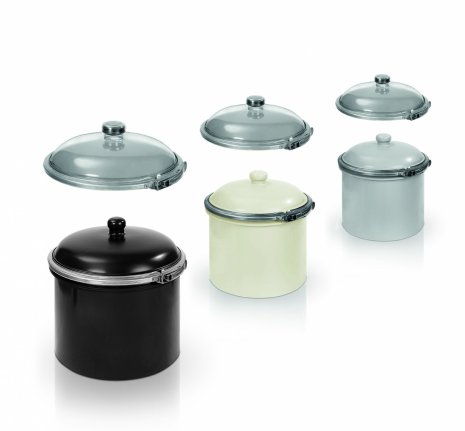

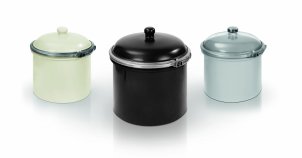

WERKSTOFFKOMBINATIONEN MANNLOCHDECKEL DN 300 - DN 600 mit PE / PP / PPs mit/ohne Stutzen,  Deckel aus PE / PP / PPs mit PE / PP / PPs mit/ohne Stutzen,  Deckel aus PVC U Transparent Neben dem Standardprogramm sind auch andere Kombinationen auf Anfrage möglich. Alle Artikel finden Sie auch in unserem Webshop.

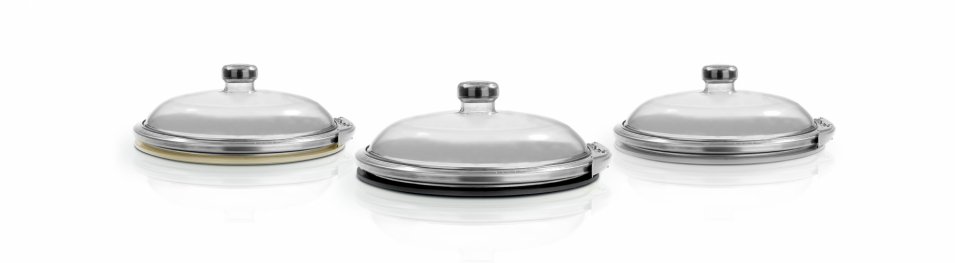

DECKELVARIANTEN IN PVC-U TRANSPARENT - passend zu PE, PP, PPs Kragen mit oder ohne Stutzen Neben dem Standardprogramm sind auch andere Kombinationen auf Anfrage möglich. Alle Artikel finden Sie auch in unserem Webshop.

TECHNISCHE DATEN

SCHNITTZEICHNUNG

DETAIL A OHNE STUTZEN

DETAIL A MIT STUTZEN

DN DN 300 DN 400 DN 500 DN 600 Bitte unbedingt beachten: - Druckbereich max. - 0.15 bis 0.05 bar. - nicht geeignet für den seitlichen Einbau unterhalb der Wasserlinie. * Stutzenlänge Standard 250 mm, andere Stutzenlängen auf Anfrage möglich. Di 308 408 508 608 Da 347 447 547 647 D1 315 415 515 615 D2 326 426 526 626 H1 36 36 36 36 H2 250* 250* 250* 250*

LIEFERPROGRAMM MANNLOCHDECKEL Tiefgezogene Variante DN 300 - DN 600

Werkstoff Artikelnummern Ausführung mit Stutzen Artikelnummern Ausführung ohne Stutzen PE mit PE Stutzen, Deckel aus PE mit PE Stutzen, Deckel aus PVC U Transparent ohne PE Stutzen, Deckel aus PE ohne PE Stutzen, Deckel aus PVC U Transparent DN300-PE-PE-M-ST DN300-PE-TR-M-ST DN300-PE-PE-O-ST DN300-PE-TR-O-ST DN400-PE-PE-M-ST DN400-PE-TR-M-ST DN400-PE-PE-O-ST DN400-PE-TR-O-ST DN500-PE-PE-M-ST DN500-PE-TR-M-ST DN500-PE-PE-O-ST DN500-PE-TR-O-ST DN600-PE-PE-M-ST DN600-PE-TR-M-ST DN600-PE-PE-O-ST DN500-PE-TR-O-ST PP mit PP Stutzen, Deckel aus PP mit PP Stutzen, Deckel aus PVC U Transparent ohne PP Stutzen, Deckel aus PP ohne PP Stutzen, Deckel aus PVC U Transparent DN300-PP-PP-M-ST DN300-PP-TR-M-ST DN300-PP-PP-O-ST DN300-PP-TR-O-ST DN400-PP-PP-M-ST DN400-PP-TR-M-ST DN400-PP-PP-O-ST DN400-PP-TR-O-ST DN500-PP-PP-M-ST DN500-PP-TR-M-ST DN500-PP-PP-O-ST DN500-PP-TR-O-ST DN600-PP-PP-M-ST DN600-PP-TR-M-ST DN600-PP-PP-O-ST DN600-PP-TR-O-ST PPs mit PPs Stutzen, Deckel aus PPs mit PPs Stutzen, Deckel aus PVC U Transparent ohne PPs Stutzen, Deckel aus PPs ohne PP Stutzen, Deckel aus PVC U Transparent DN300-PPs-PPs-M-ST DN300-PPs-TR-M-ST DN300-PPs-PPs-O-ST DN300-PPs-TR-O-ST DN400-PPs-PPs-M-ST DN400-PPs-TR-M-ST DN400-PPs-PPs-O-ST DN400-PPs-TR-O-ST DN500-PPs-PPs-M-ST DN500-PPs-TR-M-ST DN500-PPs-PPs-O-ST DN500-PPs-TR-O-ST DN600-PPs-PPs-M-ST DN600-PPs-TR-M-ST DN600-PPs-PPs-O-ST DN600-PPs-TR-O-ST   Stutzenlängen Standard 250 mm, andere Längen auf Anfrage möglich

MANNLOCHDECKEL AUS GFK EINBAU UNTERHALB DER WASSERLINIE

Für den Einsatz unterhalb der Wasserlinie fertigen wir kostengünstige Mannlochdeckel aus GFK in den Größen bis DN 800 für den Behälterbau. Es entfallen kostenintensive Stahlplatten oder andere aufwendige Konstruktionen. Die Haltegriffe, werden auflaminiert und dienen der Arbeitssicherheit bei der Revision. Wir legen die Mannlochdeckel entsprechend Ihren Bedürfnissen und Anforderungen aus, senden Sie uns Ihre Anfrage, oder rufen Sie uns direkt an: 0049 2602 999730 Hier geht es zum Lieferprogramm

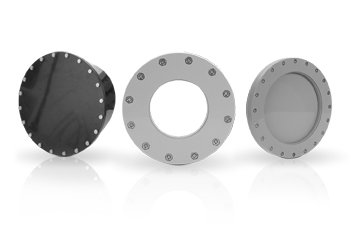

PE / PP MANNLOCHDECKEL DN 300 - DN 800

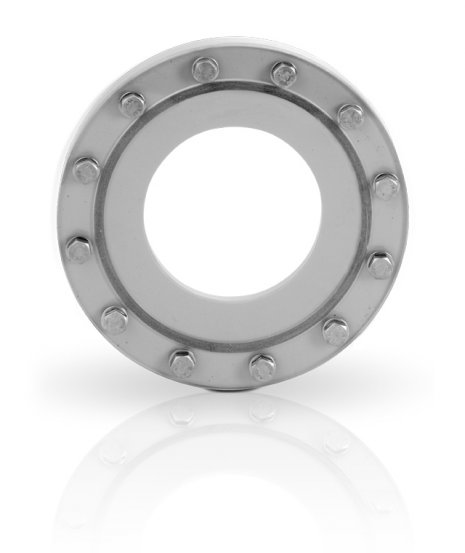

GESCHRAUBTE VARIANTE VERSCHIEDENE AUSFÜHRUNGEN PE / PP Mannlochdeckel aus Plattenmaterial CNC - gefertigt bestehend aus: - Deckel mit Dichtungsnut - O-Ring - Flansch mit oder ohne Kragenansatz - Kragen - Schrauben und Muttern aus VA Die Mannlochdeckel können auch ggf. als Blockflansche verwendet werden. Andere Ausführungen oder Werkstoffe auf Anfrage möglich.

TECHNISCHE EXPLOSIONSZEICHNUG

LIEFERPROGRAMM PE / PP MANNLOCHDECKEL DN 300 - DN 800 GESCHRAUBTE VARINATEN - CNC GEFERTIGT - Neben dem u.a. Standrad-Lieferprogramm fertigen wir auch nach Kundenwunsch und Anwendung. Wir erstellen Ihnen hierzu gerne ein unverbindliches Angebot.

PE/PP Mannlochdeckel ohne Kragen, mit Schrauben, Muttern und U-Schieben aus V2A Artikelnummern DN LK Ø in mm AD Ø in mm ID Ø in mm Deckel- dicke in mm Flansch-dicke in mm Flansch-breite in mm Dichtung Ø  in mm Schrauben PE mit Kragenansatz PE ohne Kragenansatz PP mit Kragenansatz PP ohne Kragenansatz 300 368 408 308 15 15 50 6 16 x M8 MAS-DN300-1000 MAS-DN300-2000 MAS-DN300-3000 MAS-DN300-4000 300 368 408 308 15 15 50 6 16 x M10 MAS-DN300-1001 MAS-DN300-2001 MAS-DN300-3001 MAS-DN300-4001 300 368 408 308 15 20 50 6 16 x M8 MAS-DN300-1002 MAS-DN300-2002 MAS-DN300-3002 MAS-DN300-4002 300 368 408 308 15 20 50 6 16 x M10 MAS-DN300-1003 MAS-DN300-2003 MAS-DN300-3003 MAS-DN300-4003 300 368 408 308 20 20 50 6 16 x M8 MAS-DN300-1004 MAS-DN300-2004 MAS-DN300-3004 MAS-DN300-4004 300 368 408 308 20 20 50 6 16 x M10 MAS-DN300-1005 MAS-DN300-2005 MAS-DN300-3005 MAS-DN300-4005 400 468 508 408 15 25 50 6 20 x M8 MAS-DN400-1006 MAS-DN400-2006 MAS-DN400-3006 MAS-DN400-4006 400 468 508 408 15 15 50 6 20 x M10 MAS-DN400-1007 MAS-DN400-2007 MAS-DN400-3007 MAS-DN400-4007 400 468 508 408 15 20 50 6 20 x M8 MAS-DN400-1008 MAS-DN400-2008 MAS-DN400-3008 MAS-DN400-4008 400 468 508 408 15 20 50 6 20 x M10 MAS-DN400-1009 MAS-DN400-2009 MAS-DN400-3009 MAS-DN300-4009 400 468 508 408 20 20 50 6 20 x M8 MAS-DN400-1010 MAS-DN400-2010 MAS-DN400-3010 MAS-DN400-4010 400 468 508 408 20 20 50 6 20 x M10 MAS-DN400-1011 MAS-DN400-2011 MAS-DN400-3011 MAS-DN400-4011 500 568 608 508 15 15 50 6 24 x M8 MAS-DN500-1012 MAS-DN500-2012 MAS-DN500-3012 MAS-DN500-4012 500 568 608 508 15 15 50 6 24 x M10 MAS-DN500-1013 MAS-DN500-2013 MAS-DN500-3013 MAS-DN500-4013 500 568 608 508 15 20 50 6 24 x M8 MAS-DN500-1014 MAS-DN500-2014 MAS-DN500-3014 MAS-DN500-4014 500 568 608   15 20 50 6 24 x M10 MAS-DN500-1015 MAS-DN500-2015 MAS-DN500-3015 MAS-DN500-4015 500 568 608 508 20 20 50 6 24 x M8 MAS-DN500-1016 MAS-DN500-2016 MAS-DN500-3016 MAS-DN500-4016 500 568 608 508 20 20 50 6 24 x M10 MAS-DN500-1017 MAS-DN500-2017 MAS-DN500-3017 MAS-DN500-4017 600 686 708 608 15 15 50 6 32 x M8 MAS-DN600-1018 MAS-DN600-2018 MAS-DN600-3018 MAS-DN600-4018 600 686 708 608 15 15 50 6 32 x M10 MAS-DN600-1019 MAS-DN600-2019 MAS-DN600-3019 MAS-DN600-4019 600 686 708 608 15 20 50 6 32 x M8 MAS-DN600-1020 MAS-DN600-2020 MAS-DN600-3020 MAS-DN600-4020 600 686 708 608 15 20 50 6 32 x M10 MAS-DN600-1021 MAS-DN600-2021 MAS-DN600-3021 MAS-DN600-4021 600 686 708 608 20 20 50 6 32 x M8 MAS-DN600-1022 MAS-DN600-2022 MAS-DN600-3022 MAS-DN600-4022 600 686 708 608 20 20 50 6 32 x M10 MAS-DN600-1023 MAS-DN600-2023 MAS-DN600-3023 MAS-DN600-4023 800 868 908 808 15 15 50 6 42 x M8 MAS-DN800-1024 MAS-DN800-2024 MAS-DN800-3024 MAS-DN800-4024 800 868 908 808 15 15 50 6 42 x M10 MAS-DN800-1025 MAS-DN800-2025 MAS-DN800-3025 MAS-DN800-4025 800 868 908 808 15 20 50 6 42 x M8 MAS-DN800-1026 MAS-DN800-2026 MAS-DN800-3026 MAS-DN800-4026 800 868 908 808 15 20 50 6 42 x M10 MAS-DN800-1027 MAS-DN800-2027 MAS-DN800-3027 MAS-DN800-4027 800 868 908 808 20 20 50 6 42 x M8 MAS-DN800-1028 MAS-DN800-2028 MAS-DN800-3028 MAS-DN800-4028 800 868 908 808 20 20 50 6 42 x M10 MAS-DN800-1029 MAS-DN800-2029 MAS-DN800-3029 MAS-DN800-4029   Technische Änderungen vorbehalten. Bitte unbedingt beachten: - Druckbereich max. - 0.15 bis 0.05 bar. - nicht geeignet für den seitlichen Einbau unterhalb der Wasserlinie. Bitte fragen Sie diese Ausführung separat an.

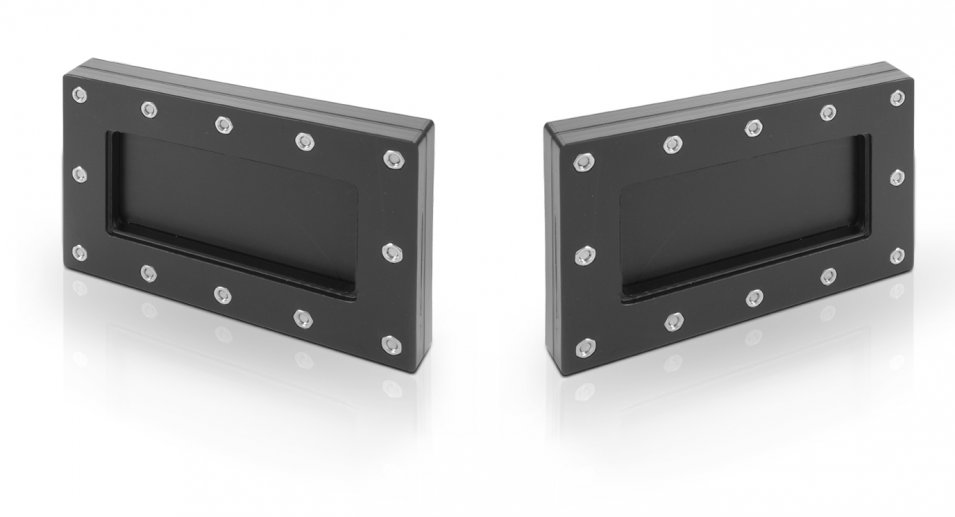

AUCH ANDERE FORMEN UND AUSFÜHRUNGEN SIND MÖGLICH IN ALLEN MATERIALIEN PP,PE, PVC-U Senden Sie uns einfach eine Anfrage.

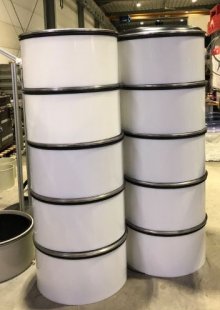

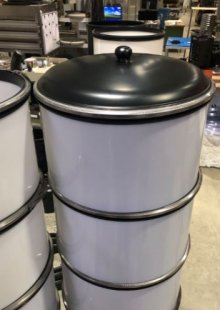

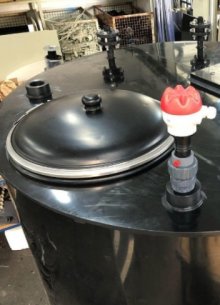

BILDER AUS DER WERKSTATT

Ihre Wünsche, unsere Lösungen - Ein umfangreiches Lieferprogramm nach Maß.
