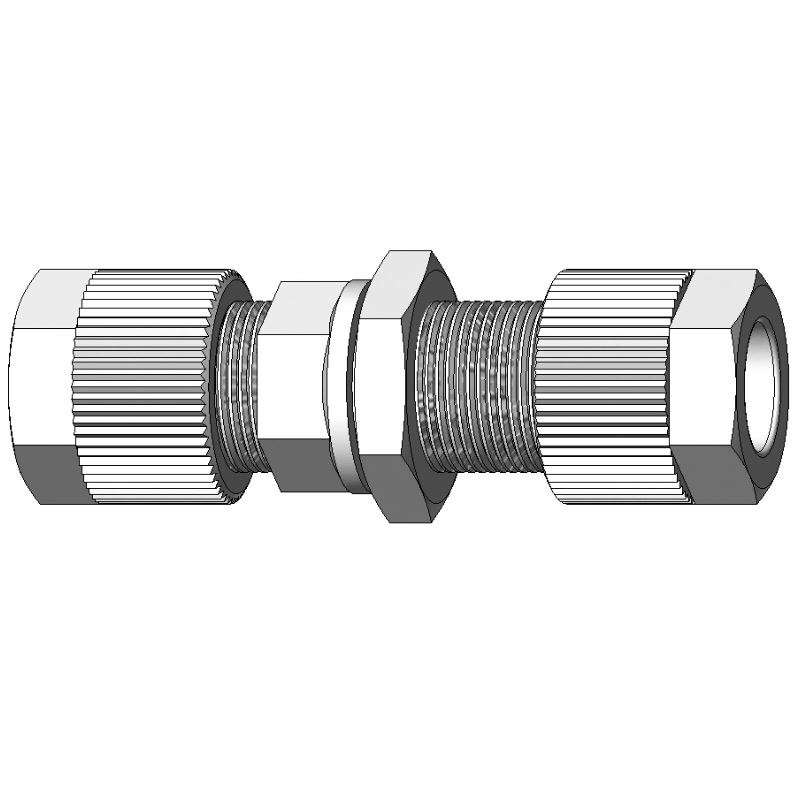

Gerade Schottverschraubung aus PVDF, Typ SO 21521, Durchführungslänge max. 6 mm

Verfügbarkeit: sofort
Eigenschaften, Besonderheiten
-    einfache, schnelle Montage
-    grosse Sortimentsvielfalt
-    höchste Chemikalienbeständigkeit

Anwendung
Zur Verbindung von Kunststoffrohren und
Schläuchen, besonders bei aggressiven Medien
oder Umgebungen.

Werkstoff
Polyvinylidenfluorid PVDF zeichnet sich aus
durch hohe Beständigkeit insbesondere gegen
korrodierende Agentien und aliphatische,
aromatische und chlorierte Kohlenwasserstoffe,
Carbonsäuren, Alkohole, Mercaptane.
Nicht widerstandsfähig ist PVDF gegen stark
basische Amine, Alkalien und Alkalimetalle.

Betriebsdruck PN: 10 bar bei +23°C (3-fache Sicherheit)
Temperaturbereich -40°C bis +100°C sterilisierbar bis +121°C, Material kann sich bei höheren Temperaturen gelblich verfärben

Anzuschliessende Rohre
Toleranzhaltige Rohre und Schläuche mit sauberer Oberfläche und gleichmässiger Wandung.

Kegelige Einschraubgewinde
Zum Abdichten der Einschraubewinde empfehlen wir das PTFE Band AC 840/841 oder den
Dichtstift «Plasto-Joint» AC 833.

FDA-Konformität
Polyvinylidenfluorid (PVDF) entspricht der CFR* 21,§ 177.2510 der FDA (Food and Drug Administration, USA) und kann für den Einsatz im Kontakt mit Lebensmittel verwendet werden.

** = für Rohre mit Wandung 1,5 mm
*  = mit reduziertem Klemmring



alle Preise inkl. MwSt. zzgl. Versandkosten

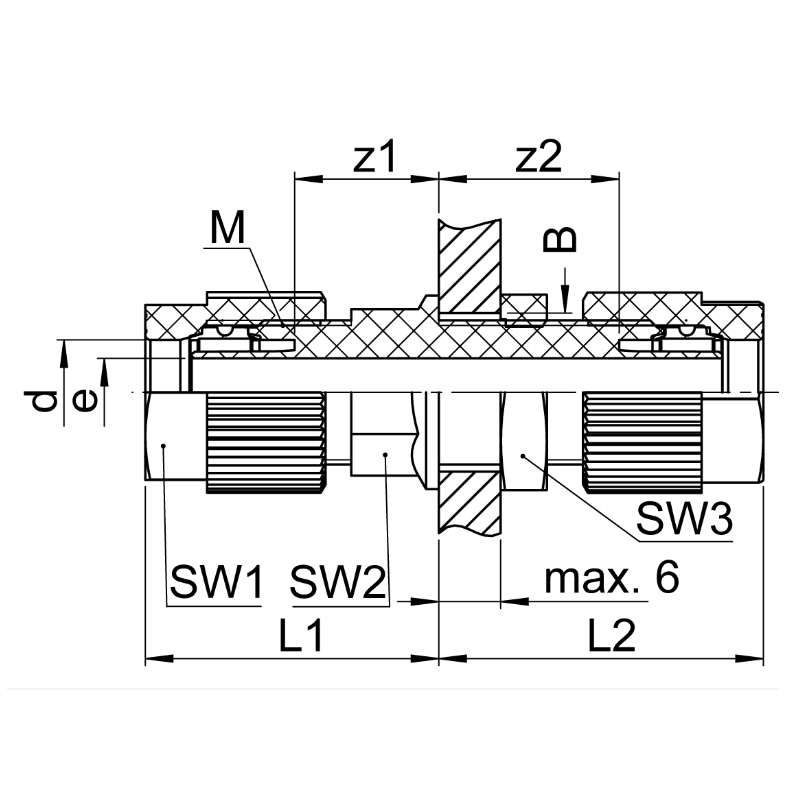

d PN d2 L1 L2 z1 z2 e B Gewicht VE Art.-Nr. Artikel bestellen
                        Preis Menge
4.0* 10.0 4.0 24.0 28.0 13.0 17.0 3.1 10.5 0,350 1 128.1500.040 16,40 €
6.0 10.0 6.0 24.0 28.0 13.0 17.0 2.8 10.5 0,360 1 128.1500.060 12,30 €
8.0 10.0 8.0 26.0 30.0 14.0 18.0 4.8 12.5 0,370 1 128.1500.080 15,30 €
10.0 10.0 10.0 27.5 31.5 14.0 17.5 6.6 14.5 0,380 1 128.1500.100 18,10 €
10.0** 10.0 10.0 27.5 31.5 14.0 17.5 5.6 14.5 0,390 1 128.1500.102 23,10 €
12.0 10.0 12.0 30.5 33.0 14.0 20.0 8.0 16.5 0,400 1 128.1500.120 25,90 €
12.0** 10.0 12.0 30.5 33.0 14.0 20.0 7.0 16.5 0,410 1 128.1500.122 29,10 €
16.0** 10.0 16.0 42.0 50.0 19.0 27.0 11.0 22.5 0,420 1 128.1500.160 45,20 €
alle Preise inkl. MwSt. zzgl. Versandkosten
Hinweis:
Für diesen Artikel kann kein Gesamtpreis berechnet werden. Daher wird aus Ihrem Warenkorb eine Anfrage und Sie erhalten von uns schnellstens ein Angebot mit allen Preisangaben, bevor Sie verbindlich bestellen.
Hinweis:
Für diesen Artikel kann kein Gesamtpreis berechnet werden. Daher wird aus Ihrem Warenkorb eine Anfrage und Sie erhalten von uns schnellstens ein Angebot mit allen Preisangaben, bevor Sie verbindlich bestellen.
Hinweis:
Für diesen Artikel kann kein Gesamtpreis berechnet werden. Daher wird aus Ihrem Warenkorb eine Anfrage und Sie erhalten von uns schnellstens ein Angebot mit allen Preisangaben, bevor Sie verbindlich bestellen.
Hinweis:
Für diesen Artikel kann kein Gesamtpreis berechnet werden. Daher wird aus Ihrem Warenkorb eine Anfrage und Sie erhalten von uns schnellstens ein Angebot mit allen Preisangaben, bevor Sie verbindlich bestellen.
Hinweis:
Für diesen Artikel kann kein Gesamtpreis berechnet werden. Daher wird aus Ihrem Warenkorb eine Anfrage und Sie erhalten von uns schnellstens ein Angebot mit allen Preisangaben, bevor Sie verbindlich bestellen.
Hinweis:
Für diesen Artikel kann kein Gesamtpreis berechnet werden. Daher wird aus Ihrem Warenkorb eine Anfrage und Sie erhalten von uns schnellstens ein Angebot mit allen Preisangaben, bevor Sie verbindlich bestellen.
Hinweis:
Für diesen Artikel kann kein Gesamtpreis berechnet werden. Daher wird aus Ihrem Warenkorb eine Anfrage und Sie erhalten von uns schnellstens ein Angebot mit allen Preisangaben, bevor Sie verbindlich bestellen.
Hinweis:
Für diesen Artikel kann kein Gesamtpreis berechnet werden. Daher wird aus Ihrem Warenkorb eine Anfrage und Sie erhalten von uns schnellstens ein Angebot mit allen Preisangaben, bevor Sie verbindlich bestellen.





Sonderarmaturen aus Kunststoff

Zusammen mit unseren starken Partnern haben wir spezielle Armaturen für die Messtechnik und die Labortechnik entwickelt. Das Lieferprogramm umfasst, Laborkugelhähne aus PVC U und PVDF, Durchflussarmaturen aus PP,  zur Erfassung von Messwerten wie PH, REDOX und TEMPERATUR. Nadelventile aus PVC U, PVC C, PE, PP und PVCDF zur Feinregulierung von Volumenströmen. Saugfilter bis d 280 mm und Schaugläser aus PVC U, PP und PVDF bis d 160 mm runden dieses Programm ab.

Sämtliche o.a. Angaben sind mit größter Sorgfalt und bestem Wissen erstellt worden. Aus dem Inhalt kann jedoch keine Verbindlichkeit abgeleitet werden.
Weitere Informationen finden Sie im Aufklapp- Menü rechts neben dem Artikel. Oder rufen Sie uns einfach an.
