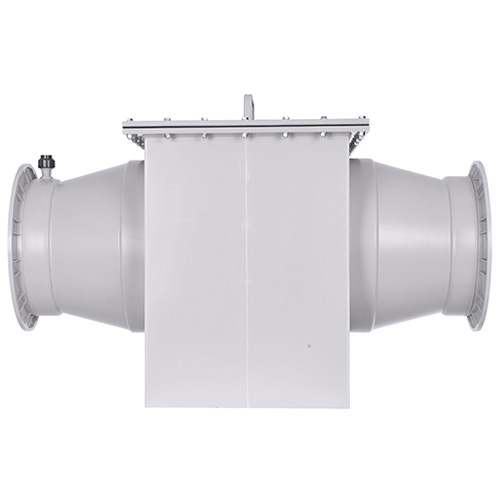

  mit Sprüheinheit

mit Sprüheinheit


[Zur Übersicht]






Effiziente Flüssigkeitsabscheidung mit unseren Kunststoff-Tropfenabscheidern - Reinheit für Ihren Prozess













Unsere Tropfenabscheider der Typenreihe TA 125-2 / TA125-2-S, TA 125-2-A / TA 125-2-A-S bieten eine hochleistungsfähige Lösung zur effizienten Abscheidung von Flüssigkeitsbestandteilen in Gas- und Luftströmen. Insbesondere in Kombination mit Luftwäschern und Gasreinigungsanlagen sind sie unverzichtbar für eine zuverlässige Reinigung.

Unsere Kunststoff-Tropfenabscheider überzeugen durch ihre hohe Korrosionsfestigkeit, die durch den Einsatz von hochwertigen Kunststoffen wie PVC-U, PP, PPs, PE und PVDF gewährleistet wird. Dadurch eignen sie sich auch für den Einsatz mit aggressiven Gase und Dämpfen. Der Prall-Flächenabscheider-Mechanismus sorgt dafür, dass der Gasstrom mehrfach umgelenkt wird, wodurch die mitgeführten Flüssigkeitstropfen aufgrund ihrer Trägheit gegen die Profilwände prallen und dort abgeschieden werden. Die abgeschiedene Flüssigkeit wird durch spezielle Phasentrennkammern und Leitrillen an den Profilen abgeleitet.

Durch die sinusförmige Gestaltung der Abscheiderprofile erreichen unsere Tropfenabscheider hohe Abscheidegrade von über 99 % für Tropfen oberhalb der Grenztropfengröße. Trotz hoher Strömungsgeschwindigkeiten bleiben die Druckverluste gering. Damit können Tropfen von Spritzdüsen (10...100 µm) sowie feinste Tröpfchen (unterhalb von 10 µm) effektiv abgeschieden werden. Unsere Tropfenabscheider bieten eine einfache und kostengünstige Lösung zur Abscheidung von Schadstoffen mit geringem gerätetechnischem und energetischem Aufwand.

Die Tropfenabscheider können sowohl für horizontale als auch vertikale Anströmung geliefert werden und bestehen aus einem Gehäuse mit den entsprechenden Tropfenabscheidereinsätzen. Ein mit Tropfen beladener Gasstrom wird durch ein Strömungsgitter aus gebogenen und profilierten Lamellen geführt. Die Umlenkung zwischen den Lamellen bewirkt, dass die Flugbahn der Tropfen von der ursprünglichen Gasströmung abweicht. Die Abscheideleistung hängt von der Geometrie der Umlenkung, den Gas- und Flüssigkeitsparametern sowie der Größe und Ausgangslast der Tropfen ab.

Der Grenztropfen spielt eine wichtige Rolle bei der Abscheideleistung. Tropfen mit einem Durchmesser größer als der Grenztropfen gelten als zu 100 % abgeschieden, während Tropfen mit einem kleineren Durchmesser zu einem geringeren Teil primär abgeschieden werden. Der Fraktionsabscheidegrad ermöglicht die Beurteilung der Abscheideleistung eines Systems.

Unsere Tropfenabscheider aus PVC-U, PP, PPs, PE und PVDF bieten eine effiziente und zuverlässige Lösung für die Flüssigkeitsabscheidung in verfahrenstechnischen Prozessen. Kontaktieren Sie uns für weitere Informationen oder um die passende Lösung für Ihre Anforderungen zu finden.





Ihre Wünsche, unsere Lösungen - Ein umfangreiches Lieferprogramm nach Maß.
