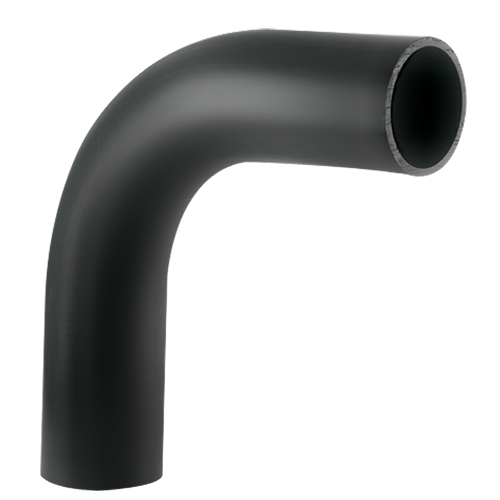

Nahtloser Bogen 90° aus PE 100 RC, SDR17

Verfügbarkeit: 2-3 Werktage
- langschenklig zum Stumpf- und  Elektromuffenschweißen
- R ~ 1,5 x d1
- andere Abmessungen, Materialien und Druckstufen auf Anfrage
- Toleranz ± 3°
- Ausschreibungstexte finden Sie unter DOWNLOADS

Nahtloser Bogen 90° aus PE 100 RC, SDR17
Nahtloser Bogen 90° aus PE 100 RC, SDR17



alle Preise inkl. MwSt. zzgl. Versandkosten

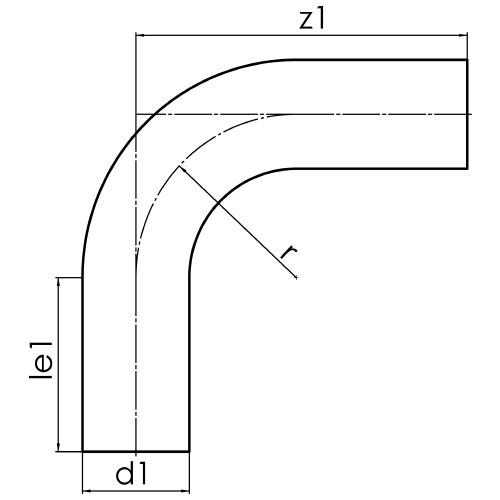

d1 r le1 z1 a Material SDR Gewicht VE Art.-Nr. Artikel bestellen
                    Preis Menge
50 75 100 200 90° PE-RC 17 0,200 1 31904051 22,14 €
63 95 100 220 90° PE-RC 17 0,300 1 31904061 22,68 €
75 113 100 260 90° PE-RC 17 0,500 1 31904071 23,49 €
90 135 150 300 90° PE-RC 17 0,700 1 31904091 22,01 €
110 165 150 380 90° PE-RC 17 1,400 1 31904111 30,65 €
125 188 150 400 90° PE-RC 17 1,900 1 31904121 37,94 €
140 210 150 440 90° PE-RC 17 2,600 1 31904141 44,69 €
160 240 150 480 90° PE-RC 17 3,700 1 31904161 47,66 €
180 270 150 530 90° PE-RC 17 5,200 1 31904181 75,20 €
200 300 150 560 90° PE-RC 17 6,700 1 31904201 89,91 €
225 338 150 590 90° PE-RC 17 8,800 1 31904221 105,71 €
250 375 250 730 90° PE-RC 17 13,600 1 31904251 154,98 €
280 420 250 750 90° PE-RC 17 17,400 1 31904281 183,74 €
315 496 300 900 90° PE-RC 17 26,500 1 31904311 260,28 €
355 560 300 1000 90° PE-RC 17 37,400 1 31904351 347,76 €
400 637 300 1050 90° PE-RC 17 49,100 1 31904401 526,91 €
450 711 300 1150 90° PE-RC 17 68,000 1 31904451 716,45 €
500 783 350 1300 90° PE-RC 17 95,300 1 31904501 990,36 €
560 877 350 1350 90° PE-RC 17 122,500 1 31904561 1325,03 €
630 955 350 1600 90° PE-RC 17 186,400 1 31904631 1644,84 €
alle Preise inkl. MwSt. zzgl. Versandkosten
Hinweis:
Für diesen Artikel kann kein Gesamtpreis berechnet werden. Daher wird aus Ihrem Warenkorb eine Anfrage und Sie erhalten von uns schnellstens ein Angebot mit allen Preisangaben, bevor Sie verbindlich bestellen.
Hinweis:
Für diesen Artikel kann kein Gesamtpreis berechnet werden. Daher wird aus Ihrem Warenkorb eine Anfrage und Sie erhalten von uns schnellstens ein Angebot mit allen Preisangaben, bevor Sie verbindlich bestellen.
Hinweis:
Für diesen Artikel kann kein Gesamtpreis berechnet werden. Daher wird aus Ihrem Warenkorb eine Anfrage und Sie erhalten von uns schnellstens ein Angebot mit allen Preisangaben, bevor Sie verbindlich bestellen.
Hinweis:
Für diesen Artikel kann kein Gesamtpreis berechnet werden. Daher wird aus Ihrem Warenkorb eine Anfrage und Sie erhalten von uns schnellstens ein Angebot mit allen Preisangaben, bevor Sie verbindlich bestellen.
Hinweis:
Für diesen Artikel kann kein Gesamtpreis berechnet werden. Daher wird aus Ihrem Warenkorb eine Anfrage und Sie erhalten von uns schnellstens ein Angebot mit allen Preisangaben, bevor Sie verbindlich bestellen.
Hinweis:
Für diesen Artikel kann kein Gesamtpreis berechnet werden. Daher wird aus Ihrem Warenkorb eine Anfrage und Sie erhalten von uns schnellstens ein Angebot mit allen Preisangaben, bevor Sie verbindlich bestellen.
Hinweis:
Für diesen Artikel kann kein Gesamtpreis berechnet werden. Daher wird aus Ihrem Warenkorb eine Anfrage und Sie erhalten von uns schnellstens ein Angebot mit allen Preisangaben, bevor Sie verbindlich bestellen.
Hinweis:
Für diesen Artikel kann kein Gesamtpreis berechnet werden. Daher wird aus Ihrem Warenkorb eine Anfrage und Sie erhalten von uns schnellstens ein Angebot mit allen Preisangaben, bevor Sie verbindlich bestellen.
Hinweis:
Für diesen Artikel kann kein Gesamtpreis berechnet werden. Daher wird aus Ihrem Warenkorb eine Anfrage und Sie erhalten von uns schnellstens ein Angebot mit allen Preisangaben, bevor Sie verbindlich bestellen.
Hinweis:
Für diesen Artikel kann kein Gesamtpreis berechnet werden. Daher wird aus Ihrem Warenkorb eine Anfrage und Sie erhalten von uns schnellstens ein Angebot mit allen Preisangaben, bevor Sie verbindlich bestellen.
Hinweis:
Für diesen Artikel kann kein Gesamtpreis berechnet werden. Daher wird aus Ihrem Warenkorb eine Anfrage und Sie erhalten von uns schnellstens ein Angebot mit allen Preisangaben, bevor Sie verbindlich bestellen.
Hinweis:
Für diesen Artikel kann kein Gesamtpreis berechnet werden. Daher wird aus Ihrem Warenkorb eine Anfrage und Sie erhalten von uns schnellstens ein Angebot mit allen Preisangaben, bevor Sie verbindlich bestellen.
Hinweis:
Für diesen Artikel kann kein Gesamtpreis berechnet werden. Daher wird aus Ihrem Warenkorb eine Anfrage und Sie erhalten von uns schnellstens ein Angebot mit allen Preisangaben, bevor Sie verbindlich bestellen.
Hinweis:
Für diesen Artikel kann kein Gesamtpreis berechnet werden. Daher wird aus Ihrem Warenkorb eine Anfrage und Sie erhalten von uns schnellstens ein Angebot mit allen Preisangaben, bevor Sie verbindlich bestellen.
Hinweis:
Für diesen Artikel kann kein Gesamtpreis berechnet werden. Daher wird aus Ihrem Warenkorb eine Anfrage und Sie erhalten von uns schnellstens ein Angebot mit allen Preisangaben, bevor Sie verbindlich bestellen.
Hinweis:
Für diesen Artikel kann kein Gesamtpreis berechnet werden. Daher wird aus Ihrem Warenkorb eine Anfrage und Sie erhalten von uns schnellstens ein Angebot mit allen Preisangaben, bevor Sie verbindlich bestellen.
Hinweis:
Für diesen Artikel kann kein Gesamtpreis berechnet werden. Daher wird aus Ihrem Warenkorb eine Anfrage und Sie erhalten von uns schnellstens ein Angebot mit allen Preisangaben, bevor Sie verbindlich bestellen.
Hinweis:
Für diesen Artikel kann kein Gesamtpreis berechnet werden. Daher wird aus Ihrem Warenkorb eine Anfrage und Sie erhalten von uns schnellstens ein Angebot mit allen Preisangaben, bevor Sie verbindlich bestellen.
Hinweis:
Für diesen Artikel kann kein Gesamtpreis berechnet werden. Daher wird aus Ihrem Warenkorb eine Anfrage und Sie erhalten von uns schnellstens ein Angebot mit allen Preisangaben, bevor Sie verbindlich bestellen.
Hinweis:
Für diesen Artikel kann kein Gesamtpreis berechnet werden. Daher wird aus Ihrem Warenkorb eine Anfrage und Sie erhalten von uns schnellstens ein Angebot mit allen Preisangaben, bevor Sie verbindlich bestellen.





Der erste und einzige DVGW zertifizierte nahtlose Bogen Rohrleitungsbau auf höchstem Niveau



Nach jahrelanger Forschung sind wir als erster und einziger Hersteller in der Lage, normkonforme DVGW zertifizierte nahtlose Bögen mit „r ≈ 1,5 x d“ zu fertigen, die nach DIN EN 12201-3 und DIN EN 1555-3 die geforderte Mindestwandstärke einhalten und damit selbst für größte Beanspruchung optimale Voraussetzungen gewähren. Produkte mit DVGW-Kennzeichen geben die Gewissheit, dass es sich um hochwertige Produkte handelt, die in jeder Hinsicht den anerkannten Regeln und dem aktuellen Stand der Technik entsprechen.

Unser bislang weltweit einziger DVGW zertifizierte Nahtlose Bogen, hebt sich daher deutlich von anderen nahtlosen Bögen ab und zeichnet sich nachweislich durch eine beachtliche Lebensdauer, sowie hohe Zuverlässigkeit aus.

Durch die Einhaltung der Mindestwandstärke bieten normkonforme DVGW zertifizierte nahtlose Bögen von STAR höchste Sicherheit und ermöglichen einen normgerechten Rohrleitungsbau auf höchstem Niveau.














Was steckt hinter den Normen DIN EN 12201-3 und DIN EN 1555-3?




Die Normen DIN EN 12201 und DIN EN 1555 regeln Qualitätsstandards von PE-Kunststoff-Rohrleitungssystemen für die Gas- und Wasserversorgung und für Entwässerungs- und Abwasserdruckleitungen.

Jegliche Maße, Anschweißlängen sowie Toleranzen und Werkstoffeigenschaften werden hierdurch vorgeschrieben. Auch die Wandstärke nahtloser Bögen zählt dazu. Die Endung „- 3“ gibt an, dass nicht nur das Rohr, sondern auch das fertige Formteil den Normen entspricht.

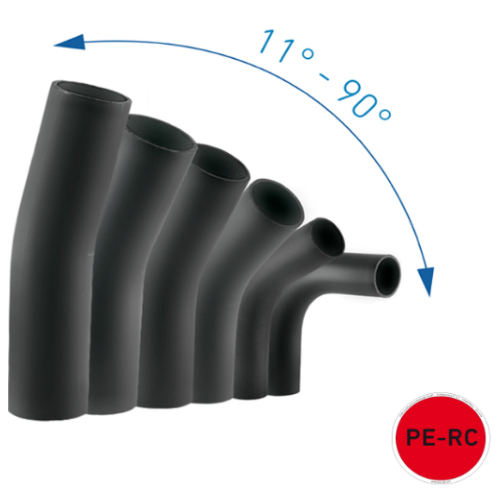

Allgemeine Übersicht unserer nahtlosen Bögen:




STAR Lieferprogramm



- breites Spektrum von
d 32 mm - d 900 mm
- individuelle Winkel 11° - 90°
- verschiedene SDR-Klassen
(SDR 17/13,6/11/ 9/7,4)
- diverse Radien* : r ≈ 1,5 x d/
r ≈ 2,5 x d/ r ≈ 3 x d/ r ≈ 3,5 x d/
ri ≈ 700/ ri ≈ 1100/ ri ≈ 1750


Ihre Vorteile



- druckklassengerecht ohne
Abminderungsfaktor
- hervorragendes hydraulisches Verhalten
- universal verschweißbar dank
langer Schweißenden
-formstabil durch spannungsarme
Fertigung
- abriebfest


Anwendungsbereiche



- Versorgung (Trinkwasse rund
Gasanwendungen)
- Abwasser
- Industrielle Anwendungen
Feststofftransport





Ihre Wünsche, unsere Lösungen - Ein umfangreiches Lieferprogramm nach Maß.
