Abzweig 45°, PE 100, SDR 17, lang

Verfügbakeit: sofort
Formteile LANG,

PE100 Formteile mit langen Schweißenden SDR11/17 schwarz
gespritzt, für die Heizelement-Stumpf-Schweißung und Heizwendel-Muffen-Schweißung

Werkstoff
PE100, schwarz. Das Material entspricht den Anforderungen der aktuellen KTW-Leitlinie des Umweltbundesamtes (UBA).

Geometrische Eigenschaften
Außendurchmesser und Wanddicke entsprechend EN 1555 und EN 12201. Toleranzen bei den Z-Maßangaben sind abhängig von der Dimension. Bis d/D 160 = +/- 3 mm. Ab d/D 180 = +/- 10 mm.

Ausführung
Geeignet für Heizelement-Stumpf-Schweißung und Heizwendel-Muffen-Schweißung nach DVS Richtlinie 2207. Schweiß-Geräte und Schweiß-Werkzeuge sollten der DVS Richtlinie 2208 entsprechen.



alle Preise inkl. MwSt. zzgl. Versandkosten

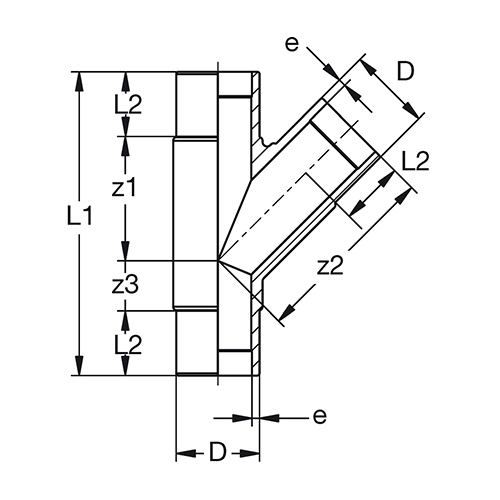

D [mm] e [mm] L1 [mm] L2 [mm] z1 [mm] z2 [mm] z3 [mm] Gewicht VE Art.-Nr. Artikel bestellen
                    Preis Menge
40 2,4 189 45 75 75 20 0,140 1 2514094515 31,27 €
50 3,0 222 55 90 90 23 0,230 1 2514104515 44,99 €
63 3,8 244 63 96 93 23 0,440 1 2514114515 61,37 €
75 4,5 290 75 105 107 34 0,590 1 2514124515 93,14 €
90 5,4 371 85 149 149 51 1,250 1 2514134515 143,26 €
110 6,6 400 85 164 164 55 1,500 1 2514144515 203,84 €
125 7,4 447 105 185 185 45 2,860 1 2514154515 315,74 €
160 9,5 538 115 260 260 50 5,620 1 2514174515 423,01 €
180 10,7 580 116 268 272 75 7,750 1 2514184515 533,18 €
200 11,9 633 122 287 286 94 10,200 1 2514194515 701,92 €
225 13,4 700 135 350 350 85 14,800 1 2514204515 805,04 €
250 14,8 792 143 397 397 109 16,900 1 2514214515 1081,37 €
280 16,6 852 146 440 440 120 23,400 1 2514224515 1758,15 €
315 18,7 965 165 494 494 138 33,400 1 2514234515 2434,93 €
alle Preise inkl. MwSt. zzgl. Versandkosten
Hinweis:
Für diesen Artikel kann kein Gesamtpreis berechnet werden. Daher wird aus Ihrem Warenkorb eine Anfrage und Sie erhalten von uns schnellstens ein Angebot mit allen Preisangaben, bevor Sie verbindlich bestellen.
Hinweis:
Für diesen Artikel kann kein Gesamtpreis berechnet werden. Daher wird aus Ihrem Warenkorb eine Anfrage und Sie erhalten von uns schnellstens ein Angebot mit allen Preisangaben, bevor Sie verbindlich bestellen.
Hinweis:
Für diesen Artikel kann kein Gesamtpreis berechnet werden. Daher wird aus Ihrem Warenkorb eine Anfrage und Sie erhalten von uns schnellstens ein Angebot mit allen Preisangaben, bevor Sie verbindlich bestellen.
Hinweis:
Für diesen Artikel kann kein Gesamtpreis berechnet werden. Daher wird aus Ihrem Warenkorb eine Anfrage und Sie erhalten von uns schnellstens ein Angebot mit allen Preisangaben, bevor Sie verbindlich bestellen.
Hinweis:
Für diesen Artikel kann kein Gesamtpreis berechnet werden. Daher wird aus Ihrem Warenkorb eine Anfrage und Sie erhalten von uns schnellstens ein Angebot mit allen Preisangaben, bevor Sie verbindlich bestellen.
Hinweis:
Für diesen Artikel kann kein Gesamtpreis berechnet werden. Daher wird aus Ihrem Warenkorb eine Anfrage und Sie erhalten von uns schnellstens ein Angebot mit allen Preisangaben, bevor Sie verbindlich bestellen.
Hinweis:
Für diesen Artikel kann kein Gesamtpreis berechnet werden. Daher wird aus Ihrem Warenkorb eine Anfrage und Sie erhalten von uns schnellstens ein Angebot mit allen Preisangaben, bevor Sie verbindlich bestellen.
Hinweis:
Für diesen Artikel kann kein Gesamtpreis berechnet werden. Daher wird aus Ihrem Warenkorb eine Anfrage und Sie erhalten von uns schnellstens ein Angebot mit allen Preisangaben, bevor Sie verbindlich bestellen.
Hinweis:
Für diesen Artikel kann kein Gesamtpreis berechnet werden. Daher wird aus Ihrem Warenkorb eine Anfrage und Sie erhalten von uns schnellstens ein Angebot mit allen Preisangaben, bevor Sie verbindlich bestellen.
Hinweis:
Für diesen Artikel kann kein Gesamtpreis berechnet werden. Daher wird aus Ihrem Warenkorb eine Anfrage und Sie erhalten von uns schnellstens ein Angebot mit allen Preisangaben, bevor Sie verbindlich bestellen.
Hinweis:
Für diesen Artikel kann kein Gesamtpreis berechnet werden. Daher wird aus Ihrem Warenkorb eine Anfrage und Sie erhalten von uns schnellstens ein Angebot mit allen Preisangaben, bevor Sie verbindlich bestellen.
Hinweis:
Für diesen Artikel kann kein Gesamtpreis berechnet werden. Daher wird aus Ihrem Warenkorb eine Anfrage und Sie erhalten von uns schnellstens ein Angebot mit allen Preisangaben, bevor Sie verbindlich bestellen.
Hinweis:
Für diesen Artikel kann kein Gesamtpreis berechnet werden. Daher wird aus Ihrem Warenkorb eine Anfrage und Sie erhalten von uns schnellstens ein Angebot mit allen Preisangaben, bevor Sie verbindlich bestellen.
Hinweis:
Für diesen Artikel kann kein Gesamtpreis berechnet werden. Daher wird aus Ihrem Warenkorb eine Anfrage und Sie erhalten von uns schnellstens ein Angebot mit allen Preisangaben, bevor Sie verbindlich bestellen.




PE FORMTEILE MIT LANGEN SCHWEISSENDEN SDR 11/17 SCHWARZ

gespritzt, für die Heizelement-Stumpf-Schweißung und Heizwendel-Muffen-Schweißung



Die aus Polyethen gespritzten Formteile zeichnen sich durch hervorragende physikalische und mechanische Merkmale aus. Dadurch ergeben sich vielfältige Einsatzmöglichkeiten. Durch die feine Oberflächenstruktur sind PE-Formteile ein idealer Werkstoff für die Beförderung von Gasen und Flüssigkeiten. Die hervorragende UV-Beständigkeit bietet die Möglichkeit zur Außeninstallation ohne Aufwand für zusätzliche Schutzmaßnahmen. Unsere Formteile bewähren sich seit Jahrzehnten in der Gas- und Wasserversorgung.

Werkstoff
Polyethylen (PE100) klassifiziert nach der Mindestlangzeitfestigkeit (MRS), Farbe Schwarz. PE100, schwarz. Das Material entspricht den Anforderungen der aktuellen KTW-Leit-linie des Umweltbundesamtes (UBA).

Normen/Zulassungen:
• EN 1555 für die Gasversorgung
• EN 12201 für die Trinkwasserversorgung

Eigenschaften:
• Geringes Eigengewicht
• UV-Beständigkeit
• Hohe chemische Widerstandsfähigkeit
• Hohe Schlagzähigkeit bei tiefen Temperaturen
• Korrosionsbeständigkeit
• Licht- und Witterungsbeständigkeit
• Hohe Abriebfestigkeit
• Hervorragende Verarbeitungseigenschaften

Geometrische Eigenschaften:
Außendurchmesser und Wanddicke entsprechend EN 1555 und EN 12201. Toleranzen bei den Z-Maßangaben sind abhängig von der Dimension. Bis d/D 160 = +/- 3 mm. Ab d/D 180 = +/- 10 mm.

Ausführung/Verbindungstechnik:
Geeignet für Heizelement-Stumpf-Schweißung und Heizwendel-Muffen-Schweißung nach DVS Richtlinie 2207. Schweiß-Geräte und Schweiß-Werkzeuge sollten der DVS Richtlinie 2208 entsprechen.




Unser Partner Bänninger ist ein dynamisches, traditionsreiches und inhabergeführtes Unternehmen mit einer klaren strategischen Ausrichtung auf das Ziel, den Anforderungen des Marktes jetzt und in Zukunft in hohem Maße zu entsprechen.

Bänninger verfügt über eine in vielen Jahren gewachsene Kompetenz in den Bereichen Werkstoffe, Fertigung, Qualität, Anwendung, Support und Logistik. Sie ist die Basis für ein komplettes Leistungsspektrum.
