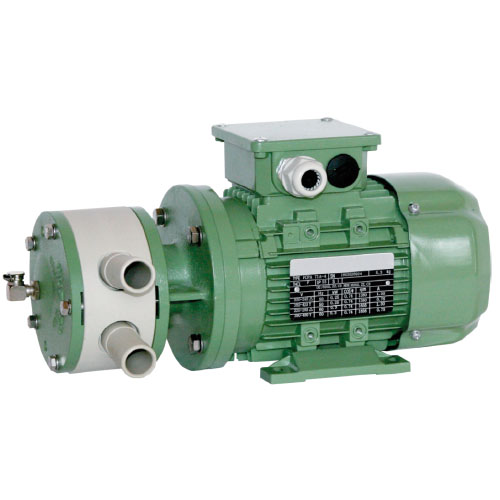

WUFLEX-Pumpe NF18-PP/FKM, Nennleistung ca 18l/min, Pumpenbalg FKM

Verfügbarkeit: 2-3 Werktage

- WUFLEX-Pumpe NF5-PP/E
- Nennleistung ca 18l/min
- Pumpengehäuse: Polypropylen
- Pumpenbalg: FKM
- Motor 0,25kW, 1500 Upm
- 230/400/3/50, IP55

WUFLEX-Pumpen sind selbstansaugend, absolut trockenlaufsicher, unempfindlich gegen weiche Verschmutzungen und haben keinerlei bewegliche Dichtungen. Die Verdränger- oder Drehkolbenpumpe arbeitet drehrichtungsunabhängig, eignet sich für den mobilen Einsatz und ist der optimale Allrounder für aggressive und anspruchsvolle Förderaufgaben.

								alle Preise inkl. MwSt. zzgl. Versandkosten
Leistung	Gehäuse	Pumpenbalg	Motor	Motor	Gewicht	VE	Art.-Nr.	Artikel bestellen
								Preis	Menge
18l/min	PP	FKM	0,25kW, 1500 Upm	0,25kW, 1500 Upm	10,000	1	B54-PP-FKM	auf Anfrage
								alle Preise inkl. MwSt. zzgl. Versandkosten

WUFLEX-PUMPEN

Arbeitsweise

Die WUFLEX-Pumpe ist eine Verdränger- oder Drehkolbenpumpe ohne Stopfbuchsen, Ventile oder bewegliche Dichtungen. Das Fördermedium wird von dem exzentrisch rotierenden Kolben (Rotor) im Gehäuse vom Saug- zum Druckstutzen geschoben. Die Drehrichtung entspricht dabei der Förderrichtung. Die WUFLEX-Pumpe bringt in beide Richtungen die volle Förderleistung. Ein elastisches Gummiteil (Pumpenbalg) umschließt den Rotor völlig.

Der Pumpenbalg wird gleichzeitig von Flansch und Deckplatte dichtend gegen das Gehäuse gedrückt. Rotor und Innenteile der Pumpe sind dadurch komplett vom Fördermedium getrennt. Dieses kommt also nur mit der Innenfläche des Gehäuses und der Außenfläche des elastischen Pumpenbalges in Berührung kommen, wobei letzteres als einziges Teil einem natürlichen Verschleiß unterliegt.

Förderleistungen

WUFLEX-Pumpen erreichen in beiden Drehrichtungen die volle Förderleistung. Die WUFLEX Pumpen sind in den Größen NF5, NF10, NF18, NF35 sowie NF70 lieferbar. Die hier angegebenen Leistungen sind Durchschnittswerte bezogen auf Wasser bei Raumtemperatur, ermittelt mit Pumpenbälgen aus EPDM. Andere Materialien können abweichende Werte ergeben. Im Dauerbetrieb sollten die Pumpen nur im dunkel markierten Bereich arbeiten.

Antrieb

Die Antriebsdrehzahl beträgt für alle Pumpen 1500 UpM, der Kraftbedarf 0,25 kW für die Größen 5 – 18; 0,37 kW für die Größe 35 und 0,55 kW für die Größe 70. WUFLEX-Pumpen sind listenmäßig mit Dreh- oder Wechselstrom lieferbar und eignen sich besonders gut für den Betrieb mit Drehzahlregelung.

Werkstoffe

Das Fördermedium kommt nur mit der Außenfläche des Pumpenbalges und dem Gehäuse in Berührung. Gehäuse und Pumpenbalg sind aus verschiedenen korrosionsfesten Materialien in beliebigen Kombinationen lieferbar:
Pumpengehäuse:
Polyethylen (max. 80 °C)
Polypropylen (max. 90 °C)
PVDF (max. 120 °C)

Pumpenbalg:
EPDM (max. 100 °C)
HYPALON (max. 100 °C)
Viton (max. 120 °C)
Buna (max. 80 °C)

Pumpenflansch und Deckplatte sind aus widerstandsfähigem Stahlguss gefertigt. Durch die geschlossene Bauweise sind Welle und Lager auch gegen aggressive Einflüsse von außen bestens geschützt.

Aufbau

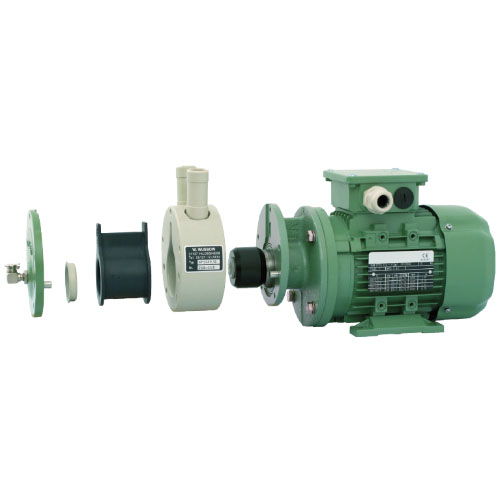

Die Darstellung zeigt den einfachen Aufbau der WUFLEX-Pumpe, bestehend aus: Deckplatte, Expansionsring, Pumpenbalg, Gehäuse, Flansch und Motor. mDie WUFLEX-Pumpe NF70 besteht aus zwei Pumpen NF35, montiert an einem Motor (0,55 kW). Saug- und Druckstutzen sind jeweils zu einem Anschluss zusammengefasst. Die Exzenter der Pumpen arbeiten um 180º zueinander versetzt. Dadurch bildet.

Montage und Wartung

WUFLEX-Pumpen erreichen in beiden Drehrichtungen die volle Förderleistung. Der Pumpenkopf lässt sich zu 0°, 90°, 180° und 270° auf dem Motor montieren (siehe Abbildung). Die Wartung beschränkt sich im Wesentlichen auf das gelegentliche Schmieren der Innenseite des Pumpenbalges. Der Pumpenbalg unterliegt einem natürlichen Verschleiß und muss, je nach chemischer und mechanischer Beanspruchung, nach einer gewissen Betriebszeit ausgewechselt werden. Dies kann ohne Spezialwerkzeuge in wenigen Minuten erfolgen. Die Pumpenbälge gibt es in zwei Größen, passend für die Größe 5 - 18 und für die Größe 35. Da auch andere Teile jeweils für mehrere Pumpengrößen passen, beschränkt sich die Ersatzteilbevorratung nur auf wenige Teile.
