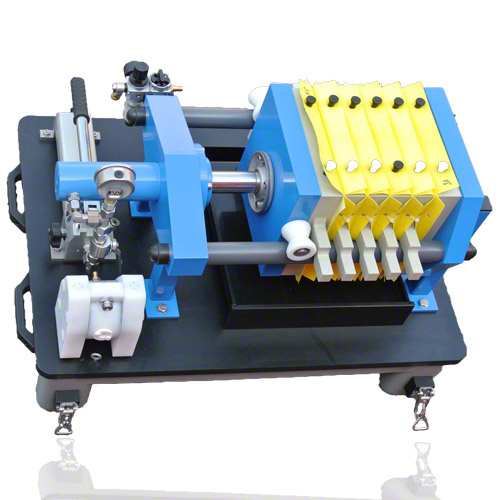

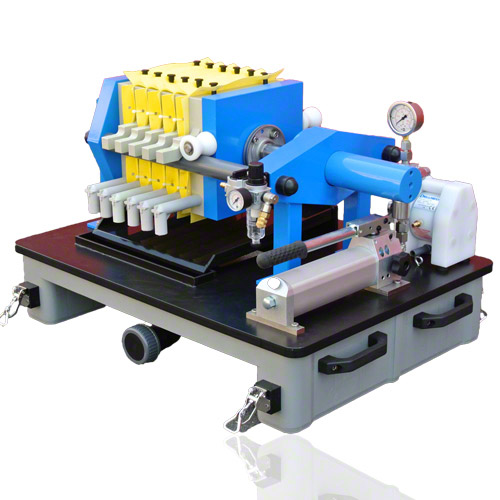

Laborfilterpresse - Typ 250 MINI

Verfügbarkeit: 6 Wochen

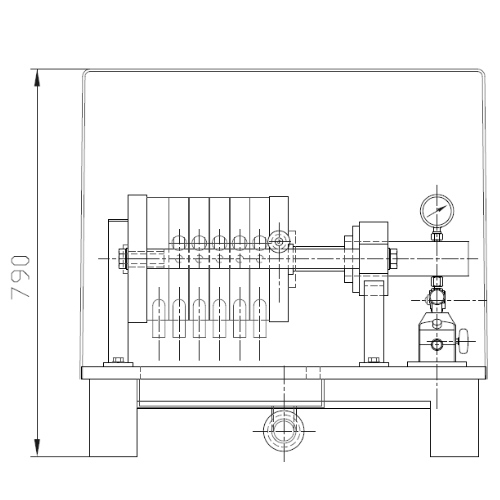

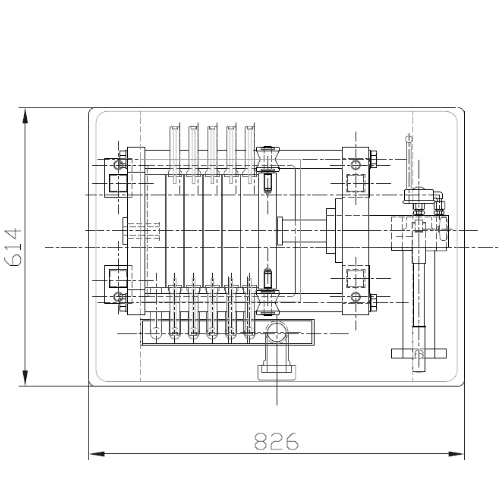

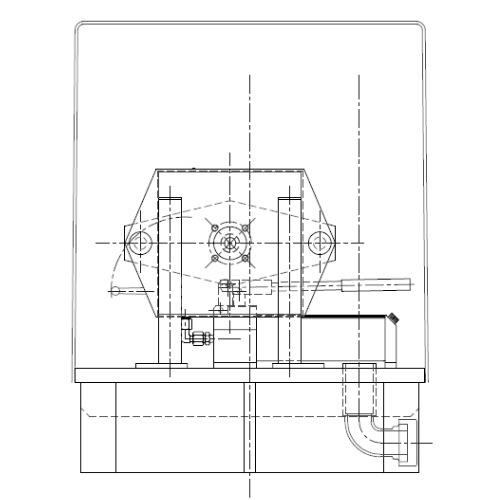

Gesamtmaße (Länge x Breite x Höhe) 800 x 600 x 700 mm
-Lichter Ständerabstand 435 mm
-Gewicht ca. 80 kg
-Filterplattenformat 250 x 250 mm
-Kuchendicke 20mm
-Filterplattenanzahl 1 + 4 + 1
-Kammeranzahl 5
-Gestellreserve 0
-Kammervolumen, gesamt 4,0 l
-Filterfläche 0,46 m²
-Auslauf offen

Bedienungsseite von der Hydraulikseite aus über das Plattenpaket geschaut links

Position Filtratauslauf auf der Bedienungsseite
-zentral unten
-max. zul. Filtrationsdruck 12 bar ( 15 bar )
-min .erforderl. Schließdruck bei 12 bar 405 bar
-max. zul. Schließdruck 500 bar

Anschlußdaten
-Nennweite Trübeeintritt DN 12 (VA-Verschraubung 12 L)
-Nennweite Filtratauslauf PP-Schlauchtülle Da 20

Ausführung Filterpresse
- Hydraulischer Verschluß handhydraulisch schließend mit Federkraft öffnend

alle Preise inkl. MwSt. zzgl. Versandkosten

Länge x Breite x Höhe

Gewicht

Anzahl Filterplatten

Kammerzahl

Kuchendicke

Kammervolumen

Filterfläche

Gewicht

Art.-Nr.

Artikel bestellen

Preis

Menge

800 x 600 x 700

1+4+1

4 Liter

0,46m2

80,000

250250-K-FP-L

auf Anfrage

alle Preise inkl. MwSt. zzgl. Versandkosten

Laborfilterpresse - Filterpressen

Pressengestell
Das Pressengestell ist als massive Stahlkonstruktion ausgeführt. Die Ständer sind aus dem vollen Material geschnittenen. Die Holme sind aus blank gezogenem Rundmaterial gefertigt und mit den Ständern verschraubt. Die Presse ist auf einer Kunststoff-Unterkonstruktion aufgebaut die auch dem Trans-port der Maschine mit üblichen Flurfördermitteln ( Gabelstapler, Gabelhubwagen usw.) ermöglicht.

Filterplatten
Die Presse ist mit Filterplatten aus Polyprophylen ausgerüstet.

Hydraulik
Das Hydraulikaggregat dient dem Öffnen und Schließen der Presse durch Ein- bzw. Ausfahren des Schließzylinders. Die geschlossene und entsprechend dem Filtrationsenddruck vorgespannte Presse wird mittels der Hydraulikanlage auf dem vor eingestellten Schließdruck gehalten.
Die Hydraulikpumpe besteht aus der Handhydraulikpumpe mit eingebautem 2/2-Wege-Ventil. Als zusätzliche Absperrmöglichkeit befindet sich in der Verbindungsleitung zwischen Handpumpe und Zylinder ein zusätzlicher Kugelhahn, der den Zylinder hermetisch abschließt und zur Vermeidung eines unbeabsichtigten Öffnens
der Presse im Betrieb beiträgt. Bei der Handpumpe handelt es sich um eine zweistufige Pumpe. Unterhalb eines Hydraulik Druckes vom 25 bar werden die beiden Pumpenstufen parallel betrieben, so dass bei niedrigem Druck eine große Ölmenge mit geringem Druck gepumpt wird.
Bei Erreichen eines Druckes von 25 bar wird die Niederdruckstufe in drucklosen Umlauf geschaltet und der weitere Aufbau des Hydraulikdruckes erfolgt nur noch mit der Hochdruckstufe.

Abdeckhaube

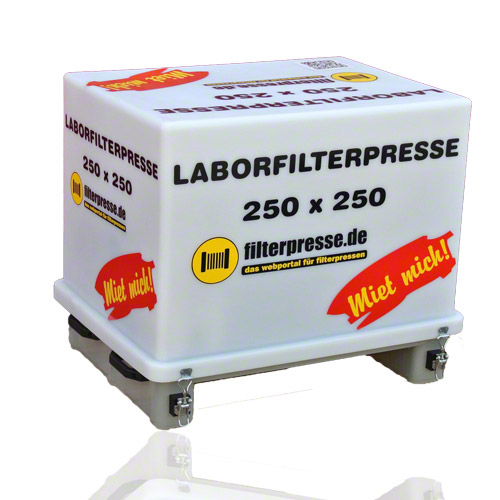

Zum Schutz der Filterpresse beim Transport und bei der Lagerung ist diese mit einer abnehmbaren Kunststoffhaube ausgestattet, die mit Schnappverschlüssen auf dem Untergestell befestigt wird.

Bedienungsseite: von der Hydraulikseite aus über das Plattenpaket geschaut links

Position Filtratauslauf:auf der Bedienungsseite zentral unten

-max. zul. Filtrationsdruck 12 bar ( 15 bar )
-min .erforderl. Schließdruck bei 12 bar 405 bar
-max. zul. Schließdruck 500 bar

Anschlußdaten:
-Nennweite Trübeeintritt DN 12 (VA-Verschraubung 12 L)
-Nennweite Filtratauslauf PP-Schlauchtülle Da 20

Ausführung Filterpresse:</b<
- Hydraulischer Verschluß handhydraulisch schließend mit Federkraft öffnend

Sämtliche o.a. Angaben sind mit größter Sorgfalt und bestem Wissen erstellt worden. Aus dem Inhalt kann jedoch keine Verbindlichkeit abgeleitet werden
