FLEXIBLE ROHRKUPPLUNGEN MIT AXIALER VERANKERUNG

ZUR VERBINDUNG VON ROHRLEITUNGEN




FÜR ROHRE AUS STAHL



SERIE FIX-M


Verbindung von Stahlrohren - Verstärkte Serie – Verankerungssystem mit 1 Ring -





  Qualität W1 Qualität W2 Qualität W4 Qualität W4
  AISI DIN AISI DIN AISI DIN AISI DIN
Gehäuse         304L 1.4307 316L 1.4404
Schrauben         304 1.4301 316 1.4401
Bolzen         304L 1.4307 316L 1.4404
Innere Stahlbrücke (Verschluss)         304L 1.4307 316L 1.4404
Verankerungsring         302 1.4310 302 1.4310

Dichtmanschette: EPDM / NBR / Silikon

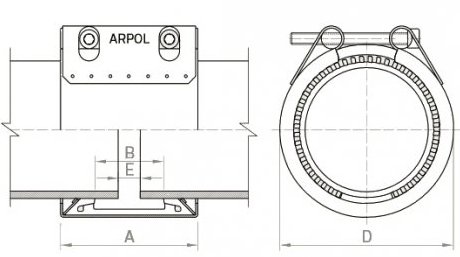

DA Bereich Druck Dimensionen Verschluss
mm mm PN
bar
PS
bar
A
mm
B
mm
C
mm
E1
mm
E2
mm
Durchm. AM
Nm
48.3 47.8 - 48.9 16 40 93 31 72 5 15 M8 20
54.0 53.5 - 54.5 16 35 93 31 82 5 15 M8 25
57.0 56.4 - 57.6 16 35 93 31 85 5 15 M8 25
60.3 59.7 - 60.9 16 35 93 31 88 5 15 M8 25
76.1 75.3 - 76.9 16 22 111 45 104 5 15 M8 35
88.9 88.0 - 89.8 16 22 111 45 119 5 15 M10 35
108.0 106.9 - 109.1 16 21 111 45 141 5 15 M10 35
114.3 113.2 - 115.4 16 25 112 45 174 5 15 M10 35
133.0 131.7 - 134.3 16 19 112 45 167 5 15 M10 35
139.7 138.3 - 141.1 16 18 112 45 184 5 15 M10 35
154.0 152.4 - 155.6 16 18 113 45 188 5 15 M10 35
159.0 157.4 - 160.6 16 18 113 45 193 5 15 M10 35
168.3 166.6 - 170.0 16 18 113 86 202 5 15 M10 35
219.1 216.9 - 221.3   16 142 86 255 15 35 M12 65
244.5 242.0 - 247.0   9 142 86 280 15 35 M12 65
267.0 264.5 - 269.5   8 142 86 303 15 35 M12 65
273.0 270.5 - 275.5   8 142 86 309 15 35 M12 65
323.9 320.5 - 327.0   6 142 86 360 15 35 M12 65
355.6 352.0 - 359.0   6 142 86 391 15 35 M12 65
406.4 402.5 - 410.5   5 142 86 441 15 35 M12 65

E1 Zulässiger Abstand der Rohrenden ohne Bandeinlage, E2 Zulässiger Abstand der Rohrenden mit Bandeinlage, AM Anzugsmoment,
PN Nenndruck für Schiffbau mit Sicherheitsfaktor größer gleich 4, PS Dauerbetriebsdruck, DA Außendurchmesser


DA Maximaler Unterschied
der Aussendruchmesser
Maximale
Auswinkelung
Maximaler
Achsversatz
  Für eine korrekte Funktion der Rohrkupplung, muss die Montageanleitung beachtet werden.
Prüfdruck= 1.5 x PS / PN
mm mm mm mm
48 0.5 4.0 1.0
54 - 60 1.0 4.0 1.0
76 -104 1.5 4.0 1.0
108 -154 2.5 4.0 1.0
159 - 219 2.5 2.0 2.0
244 - 406 2.5 2.0 3.0






WERKSTOFFE


QUALITÄT W1


Gehäuse aus Kohlenstoffstahl mit Kunststoffbeschichtung als Korrosionschutz
Schrauben und Bolzen aus Kohlenstoffstahl mit Geomet Beschichtung





QUALITÄT W2


Gehäuse aus rostfreiem Stahl AISI 304 L (A2; DIN 1.4307) Schrauben und Bolzen aus Kohlenstoffstahl mit Dacromet Beschichtung


QUALITÄT W4


Gehäuse aus rostfreiem Stahl AISI 304 L (A2; DIN 1.4307) Schrauben und Bolzen aus rostfreiem Stahl AISI 304.


QUALITÄT W5


Gehäuse aus rostfreiem Stahl AISI 316 L (A4; DIN 1.4404) Schrauben und Bolzen aus rostfreiem Stahl AISI 316.

DICHTMANSCHETTE


EPDM



Geeignet für Wasser, Abwasser, Feststoffe, Druckluft und Chemieprodukte.
Temperaturbereich: von -20°C - 100°C


NBR



Geeignet für Wasser, Öle, Brenn- und Treibstoffe, Gase und andere Kohlenwasserstoffe.
Temperaturbereich: von -20°C - 80°C


SILIKON ROT



Geeignet für Heissluft und Wasserdampf.
Temperaturbereich: von -55°C - 240°C


SILIKON BLAU



Geeignet für Trinkwasser und Brauchwasser.
Temperaturbereich: von -55°C - 200°C
